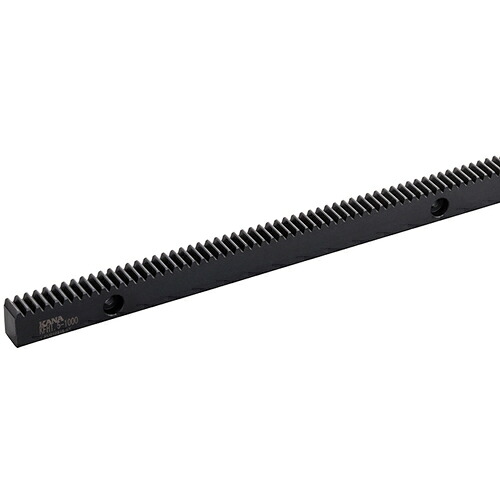

【送料無料】【ポイント10倍】片山チエン(株) KANA ラックギヤM5 KFH5-1500 【DIY 工具 TRUSCO トラスコ 】【おしゃれ おすすめ】[CB99]｜買援隊

【DIY 工具 ツール トラスコ中山 オレンジブック TRUSCO 工事book トラスコ 】

メーカー名：片山チエン(株)
【 特長 】
・他社置き換えに最適なKFHラックギヤです。
・両端面は仕上加工済です。
・取付穴加工済です。
・継ぎ合わせてご希望の長さでご使用可能です。その際は合わせラックを使用し、接続部のピッチに合わせてください。
【 用途 】
・印刷機、自動梱包機、電気部品製造ライン等あらゆる機械で使用されています。

仕様

品名　　KANA ラックギヤM5
品番　　KFH5-1500
モジュール　　5
全長l(mm)　　1507.97
全長(mm)　　1507.97
有効歯数　　96
かみ合い高さh”(mm)　　45.0
歯幅b(mm)　　50
高さ(mm)　　50
高さh(mm)　　50
かみ合い高さ(mm)　　45.0
歯幅(mm)　　50
有効山数　　96
使用ねじ寸法　　M14
取付穴数　　7
取付穴寸法(mm)A　　93.99
取付穴寸法(mm)B　　220
モジュール(m)　　5
全長(L)　　1507.97
高さ(H)　　50
精度　　4級･歯型　　並歯･圧力角　　20°･材料　　S45C･熱処理　　焼ならし･表面硬度　　HS26～31･表面処理　　四三酸化鉄皮膜
M5
両端面仕上加工済
【 材質／仕上 】
機械構造用炭素鋼/表面処理:黒染
質量　　26.1kg
JANコード　　4560125571091

【 注意 】
●ご注文後の変更・キャンセルはお受けできません。●返品についてはメーカー様の返品引取り条件となります。●返品可能品であっても別途費用が発生いたします。

ブランド名:KANA
メーカー型番:KFH5-1500 (1500MM)
